皮带自动化取样器在启动后,由电机通过减速机减速,带动转臂轴圆周旋转,使转臂前端取样头对皮带上的物料进行全断面取样。 中部初级采样机安装在输煤皮带机中部,由PLC直接控制,按设定的时间间隔对皮带机中部的物料进行全断面截取,所取物料经溜槽进入皮带给料机,皮带给料机把物料均匀持续送入破碎机,破碎机按照规定的粒度对物料进行破碎,破碎后的物料通过缩分器进行缩分,样品被自动收集,最终样品用于化验室水分样和成分样的测定,余料被返回到当前运行的皮带中。该系统主要由中部采样机、一级喂料机、破碎机、二级喂料机、缩分器、样品搜集器等设备组成。

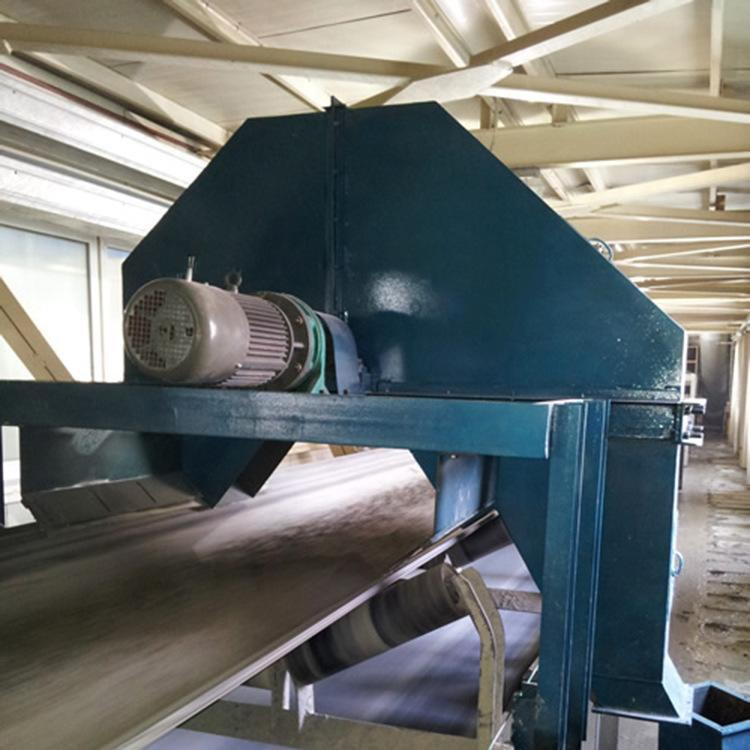

皮带自动化取样器在启动后,由电机通过减速机减速,带动转臂轴圆周旋转,使转臂前端取样头对皮带上的物料进行全断面取样。 中部初级采样机安装在输煤皮带机中部,由PLC直接控制,按设定的时间间隔对皮带机中部的物料进行全断面截取,所取物料经溜槽进入皮带给料机,皮带给料机把物料均匀持续送入破碎机,破碎机按照规定的粒度对物料进行破碎,破碎后的物料通过缩分器进行缩分,样品被自动收集,最终样品用于化验室水分样和成分样的测定,余料被返回到当前运行的皮带中。该系统主要由中部采样机、一级喂料机、破碎机、二级喂料机、缩分器、样品搜集器等设备组成。
传统采样机普遍存在“堵塞”、粘料”两大难题,圣能特有湿煤破碎技术,粉碎高湿物料非常拿手,出料粒度控制在3~12MM,自清扫功能防止物料粘滞,系统不受物料水分、黏性限制,彻底解决采样“堵粘”两大难题。根据采样位置、子样数量、时间间隔各种数据自动生成采样方案,真正实现随机采样,有效避免空采、误采现象;刮扫式皮带缩分,全断面截取物料流,缩分精准,经权威机构检测,不存在系统偏差,符合国内与国标双重标准要求。
模块化结构设计,可以轻易改装到客户原有输送机系统中的任何位置,不需要另外配置延伸转运设备,使得安装成本最小化。除必要设备(初级采样机)外,其他可选设备皆为模块化成套系列,如环保除尘模块、水分在线监测模块、干燥模块、包装喷码模块等,全部可以根据用户需求任意选择、安装、更换。
工作原理

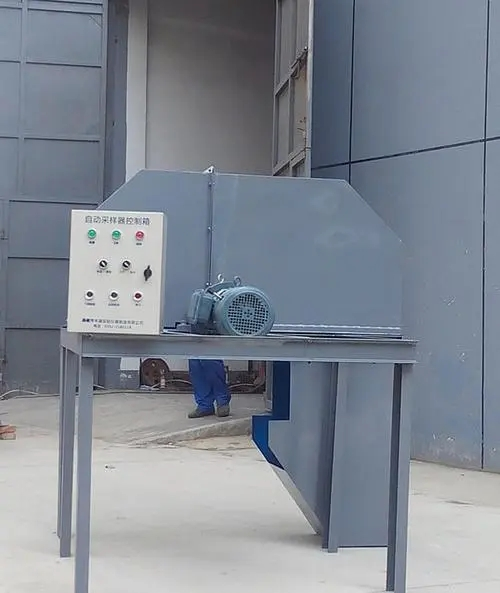

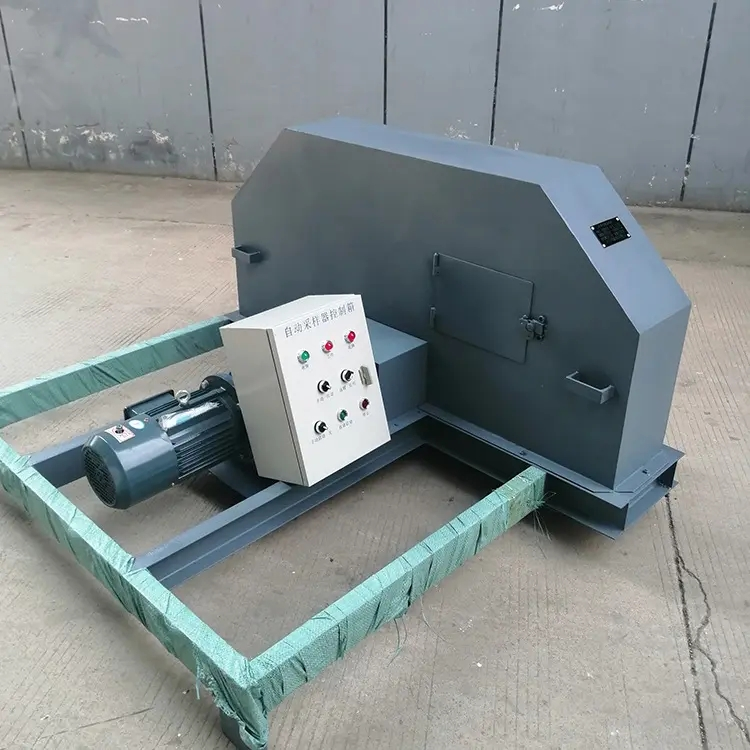

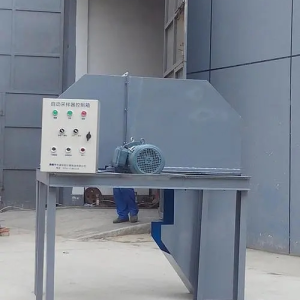

皮带采样机启动后,由电机通过减速机减速,带动转臂轴圆周旋转,使转臂前端取样头对皮带上的物料进行全断面取样。
产品特色
1、各模块布置合理,充分考虑使用单位通用性。
2、采样及缩分系统无系统偏差。
3、采样适应原煤最大标称粒度范围广,缩分器缩分比范围大。
4、破碎机适应全水分能力强,维修防便,使用安全(设有报警开关)。
5、制样粒度可调节性好。
6、控制方式灵活:可手动,可程控,可实现无人值守,也可添加自动喷码包装系统模块。
产品特点
从皮带给料机上对破碎后的样品进行采样(缩分)。其特点是体积小,不发生堵塞,其工作过程平稳可靠,无噪音。
缩分比可由PLC方便进行调整,缩分比范围广,缩分精度≤0.37A无系统误差。且其调整可以通过二个方面进行,即可以通过调节切割头的旋转时间间隔调节缩分比,还可以通过调节切割器的开口尺寸的大小达到目的。
1、密封性好,杜绝水分损失和粉尘污染;
2、缩分精度高,缩分比调节方便。
