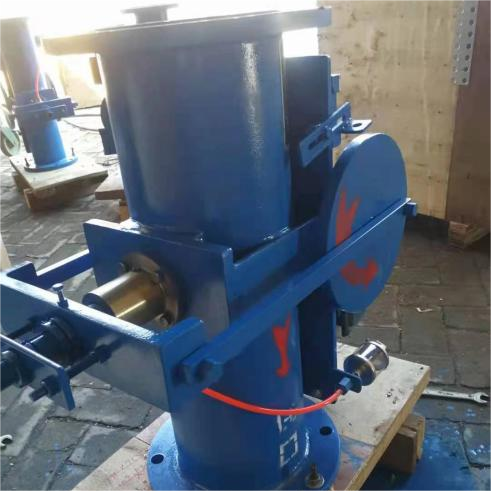

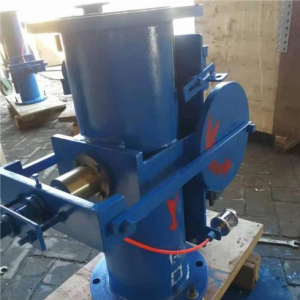

管道自动化取样器

管道取样机主要由取样器、取样管、阀门、电动机和控制系统等组成。其中,取样器是整个取样机的核心部件,是实现取样功能的关键。 管道取样机的工作过程包括控制系统的启动、电动机的运转和取样器的工作。首先,控制系统启动,控制电动机启动并带动取样器工作。取样器进入管道内运动,并将要取样的流体带入取样管中。当流体经过取样器时,取样器就会将其中的一部分流体吸入到取样管中。这种取样方式可以保证取样的准确性和可靠性。 管道取样机的取样原理基于惯性分离原理。具体来说,当流体离开主管道进入取样器时,由于管道的几何结构和流体的作用力,流体就会产生一定的分离作用。此时,含有固体颗粒或悬浮物的流体就会被吸入取样管中,保证了取样的准确性和可靠性。

  • 产品优势

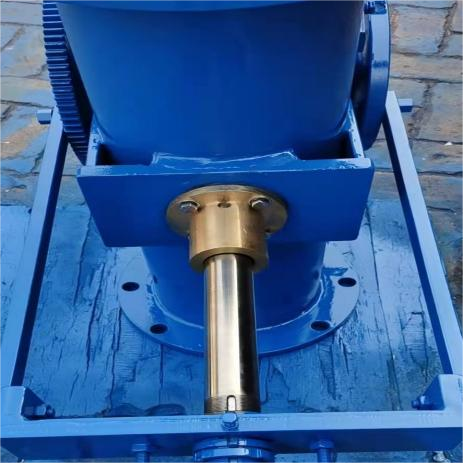

  • 产品详情
  • 取样精度高,取样时间短,取样量任意可调

  • 管道安装,不需要任何高差,对矿浆无任何损失

  • 使用方便,间歇运行,故障率极低

  • 矿浆取样准确、安全可靠

我院自主研发的管道自动化取样器,特别适合分级机及旋流器管道处、精矿管道处,尾矿管道处等矿浆流动管道处的自动取样,对于降低劳动强度、减少人工成本、增加取样的准确性有更好的作用,目前在现场已经普及,成为取样的新方式。针对选矿厂的特殊生产条件,可以实现在矿浆管道上自动连续实时取样的可调式气动管道矿浆取样机。通过改变取样机的气动执行机构的速度,可以实现调节取样量的大小。一旦发生矿浆阻塞取样管或者需要更换取样管时,可以在线更换,不用停产维修。采用气动装置,使用安全可靠,寿命长,维护量少,专用于矿浆或者溶液,悬浊溶液的管道上取出样品。



工作原理:

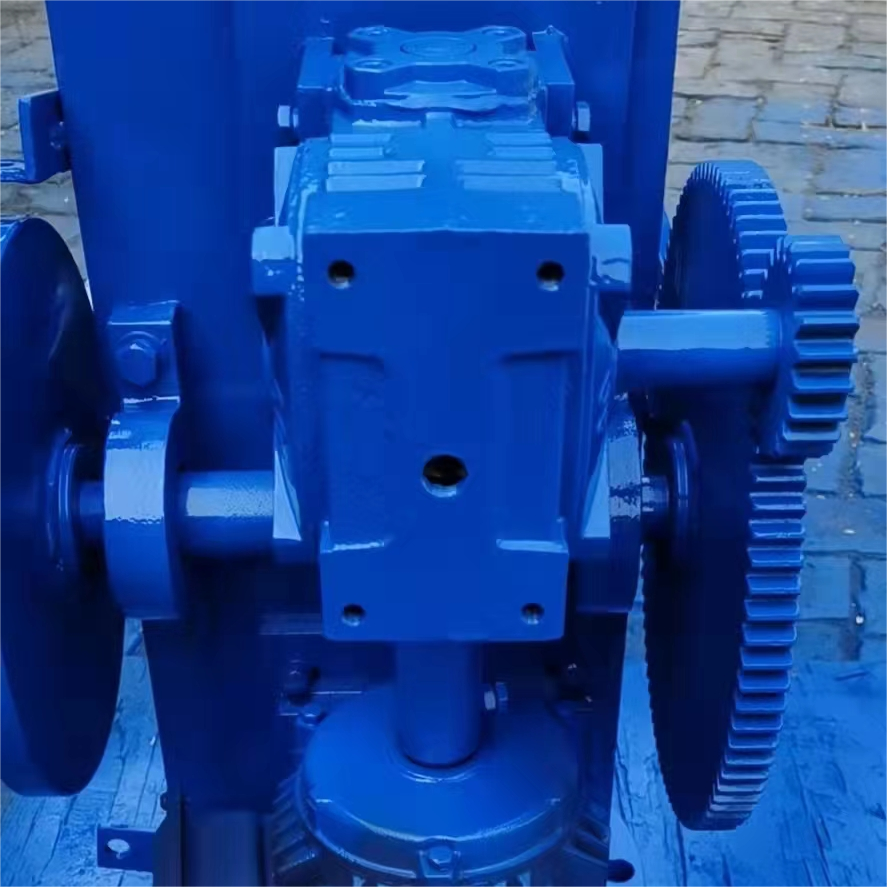

利用气动执行机构的伸缩运行,带动连接杆运动,连接杆带动滑块在导轨上方往复运动,滑块又带动取样管往复横切矿浆流,使得矿浆多部位的样品流入取样管,用以提高取样的均匀性和代表性。



性能特点:

通过实际在选矿的使用表明本管道取样器具有较高的取样代表性和可靠性。可以用于多种流体管道的取样。

1、管道取样器是一种在矿浆官道上在线实时取样的自动化设备。

2、取样量、取样时间和间隔可在不停矿的情况下,由使用人员根据实际的使用情况进行设置。

3、高可靠性,使用寿命长。

4、为气动机构,取样管运行速度较低,使用安全,易于操作。

5、利用管道取样机的特殊运行方式,在垂直于矿浆流动方向截取矿浆样品。使得取样管截取的矿样具有很高的取样均匀性和代表性。

6、动作方式。当矿浆通过管道取样机时,取样管做水平往复运动,直接截取有代表性的样品,自流输送到接样桶中,取样便捷。

7、取样方式。自动连续取样和手动单次取样两种取样操作方式。

8、是一种可以改变取样量大小的矿浆管道取样装置,通过改变气动执行机构的运行速度,改变取样管切割溢流矿浆的速度,改变进入取样管的矿浆样品流 量,实现调节取样量的大小。

9、可以在不停止生产流程的情况下,在线对取样机的取样管和其他易损运动部件进行定时检修和更换。



技术参数:

1、矿浆管道规格:根据需要φ50~600mm可根据客户管道的实际尺寸订做。

2、技术参数及要求:安装角度0~60°;控制器工作电压380V;取样周期2~60分钟(可调);取样时间:3.5s/次。

3、技术参数及要求:取样机两端法兰与矿浆管道法兰规格必须一致,便于安装更换。取样机采用厚壁无缝钢管,取样管材质采用1Cr18Ni9;导向管采用QSn4-4-4;其他部件采用钢件。每台取样机各配控制器一台。



产品说明:

管道取样机时安装在介质管道上,通过取样管垂直截取一定代表性的样品供化学分析用的一种新型管道自动取样装置。

型号说明:管道内径(毫米)按照设计要求。

工艺及技术条件:安装角度0~60度,控制器工作电压380v。



设备技术要求:

1、取样机壳体采用厚度无缝钢管制造,管内壁衬贴有5mm厚度的陶瓷耐磨层, 运行寿命6~8年以上。正在研制试验使用火焰喷涂技术和特殊的复合材料使本产品达到15年以上寿命。

2、每台取样机安装的法兰按国际GB811-59:工作压力1.0MPa生产。

3、取样机使用材质如下:电机:Y80M-4-4;管道:厚壁无缝管道;取样管:1Cr18Ni9;导向管:QSn4-4-4或四氟;其它部件:钢件。



设备技术特点:

1、取样精度高,取样量任意可调;

2、管道安装,不需要任何高差,对矿浆无任何损失;

3、间歇运行,故障率极低成。

4、矿浆取样准确、安全可靠。



具体操作:

1、打开电源开关,显示“0008”即试验状态(8秒)轻按设置键,即开始倒计时工作,显示为“0000”时,电机开始正常工作。

2、按设置键小于2秒,秒显示闪烁进入调秒状态,按选时键选择秒时间,再次按设置键小于1秒,分显示闪烁,进入调分状态,按选时键,选择时间,完成时间调整后,轻按设置键保存设置的时间。轻按的时间 ,即开始工作。

3、本机有记忆工能,如果停电后不须调整,待来电后只须轻按设置键,即可正常工作。
